6.6英寸2K屏巨无霸 荣耀NOTE 8拆解教程

2016-11-05 18:27

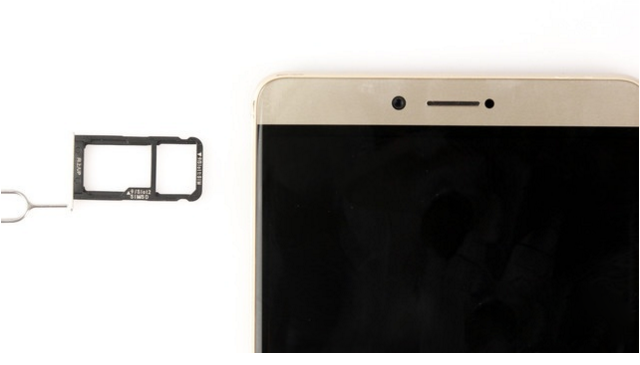

拆解第一步,先关机取sim卡,该机采用与或卡槽,支持双卡双待,对于大屏手机来说,双卡的使用体验无疑会更好

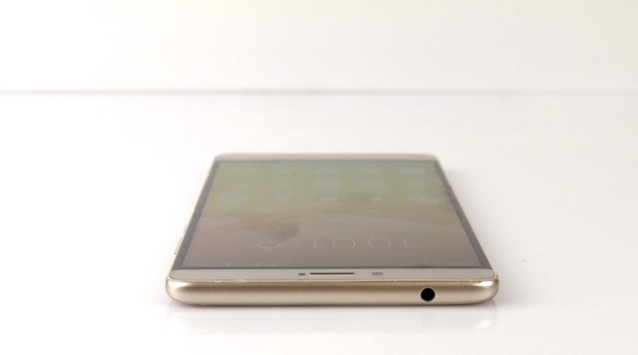

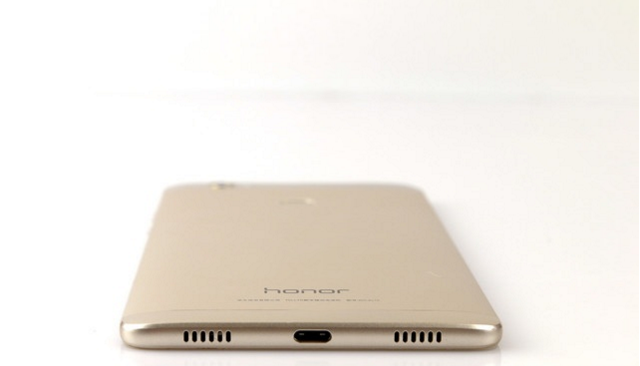

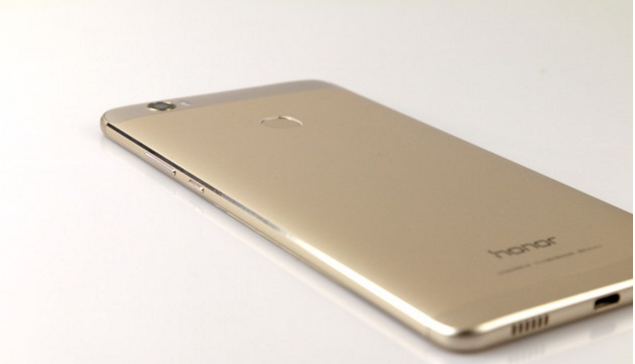

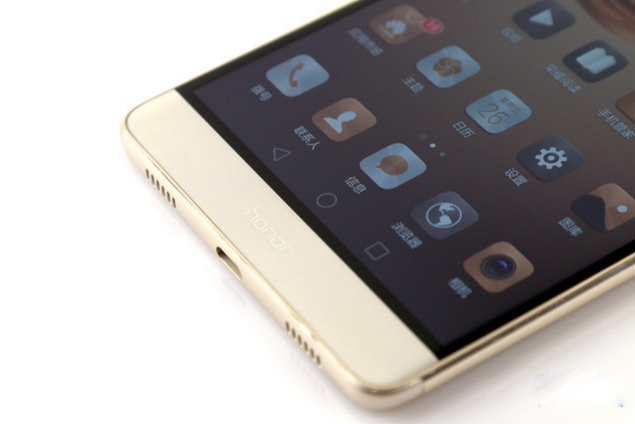

环顾机身四周,可以看出该机采用表面无螺钉设计,不过经验告诉我,在背壳顶部的塑料盖板上应该藏着什么

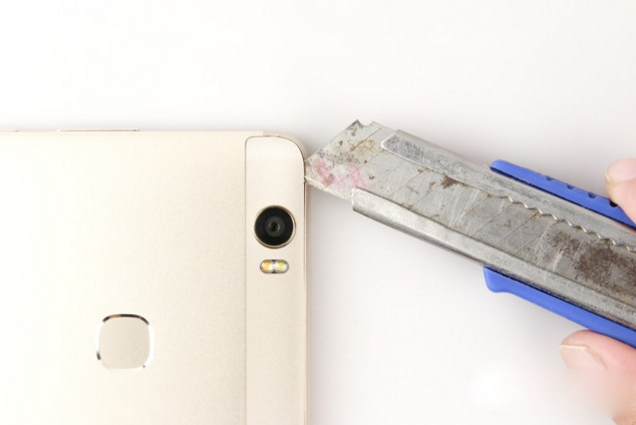

利用锋利的刀片十分小心的撬开盖板

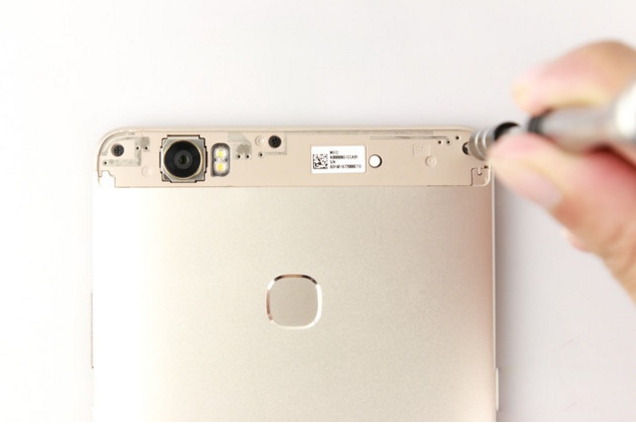

果然,在盖板的下方,我们看到了四颗固定螺丝。卸之。

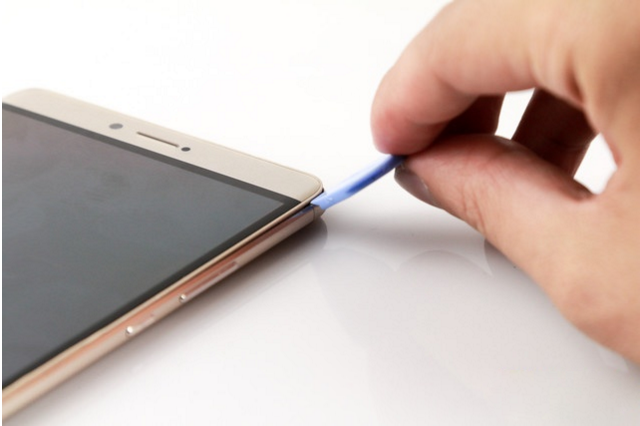

不难理解,卸去了顶部的四颗固定螺丝,那么目前顶部的固定基本可以断定是最薄弱的,所以接下来用翘片从这里可以轻松从屏幕盖板与机身背壳之间插入

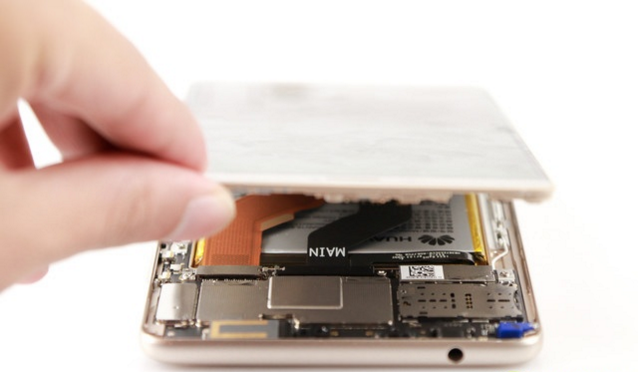

利用桥片一点点撬开屏幕改版周边的卡扣,最终可将机身与背壳分离,马上就要看到内部构造了,有没有点小激动呢?

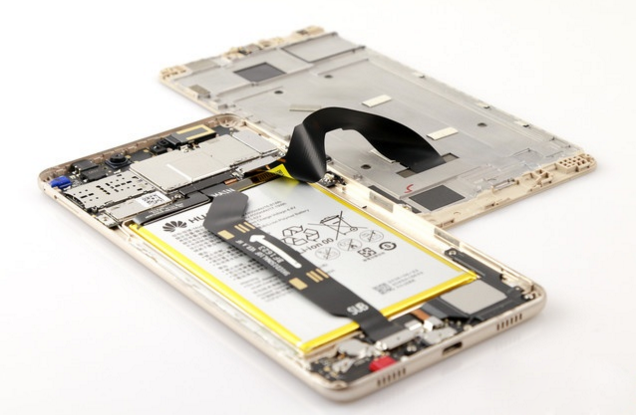

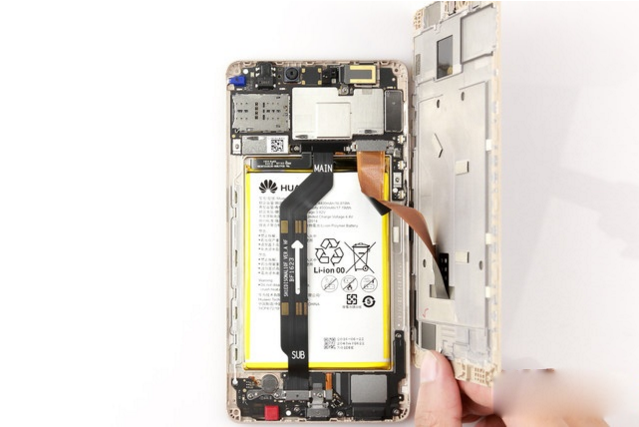

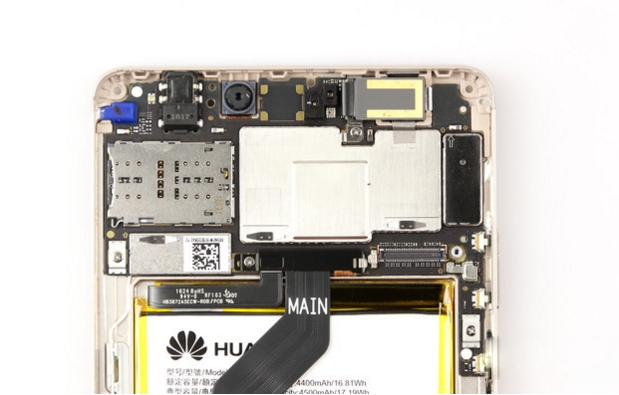

掀开背壳,屏幕模组排线将其与机身依旧连接

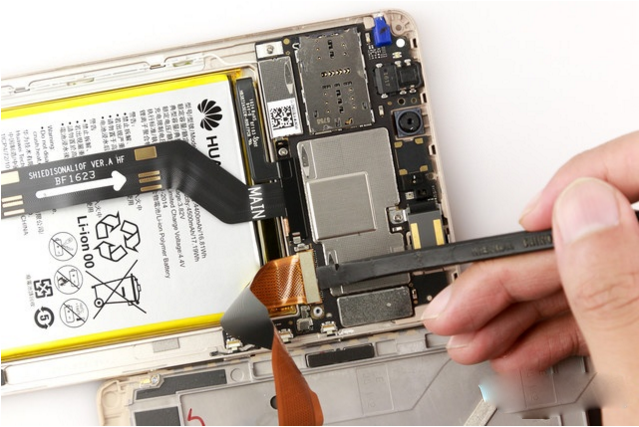

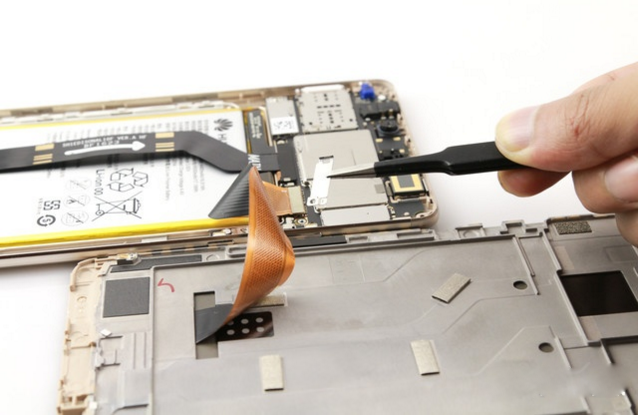

所以接下来,我们需要分离该排线,方法是卸去排线连接器上面的固定盖板,然后利用绝缘撬棒断开连接器

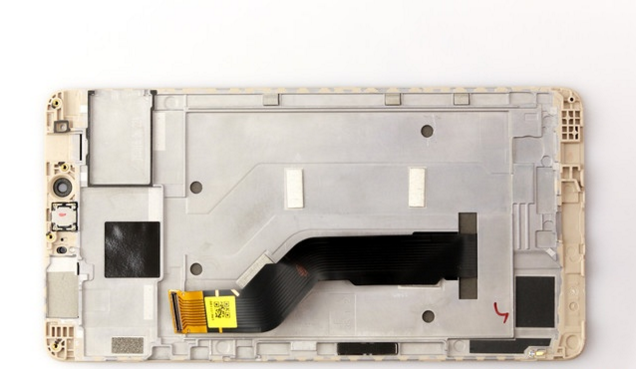

完全分离的屏幕模组背板,采用了镁铝合金金属材质,扬声器听筒嵌入在模组顶端,SIM卡槽位置,我们看到了用于密封的泡棉

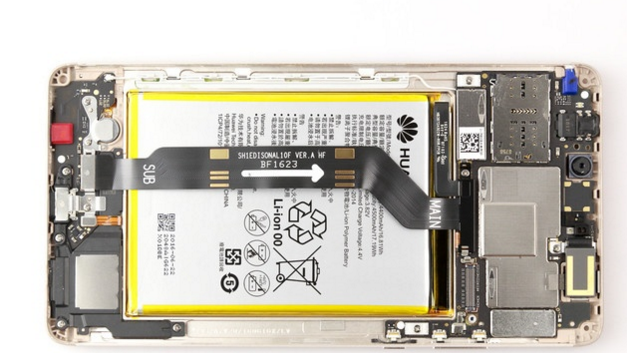

再将视线回归到机身上,可以看出该机采用了三段式设计,主板表面大面积被金属屏蔽罩包围,电池虽然很大,但并没有将两侧的空间“榨干”


在机身顶端,可以看出采用的是塑料材质,虽然经过了边角加固,但还是让人难免有些担心对撞机的承受能力,但我知道华为的手机在发布前,都会经过一系列的结构强度测试,所以用户大可放心使用。

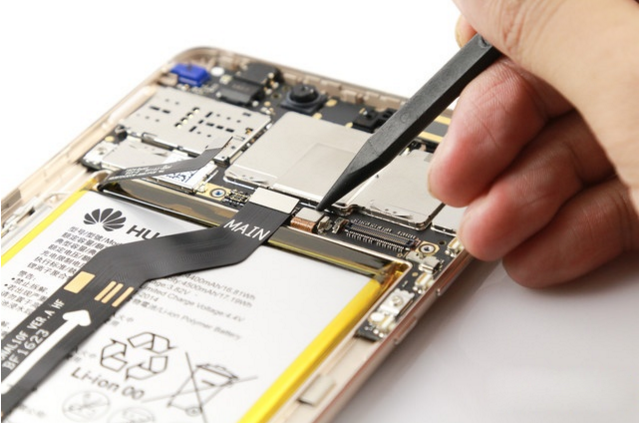

接下来的工作是断开电源供电。首先先将电源连接器上方的固定盖板卸去,随后利用绝缘撬棒断开电源排线,顺便将旁边的底部PCB排线连接器断开

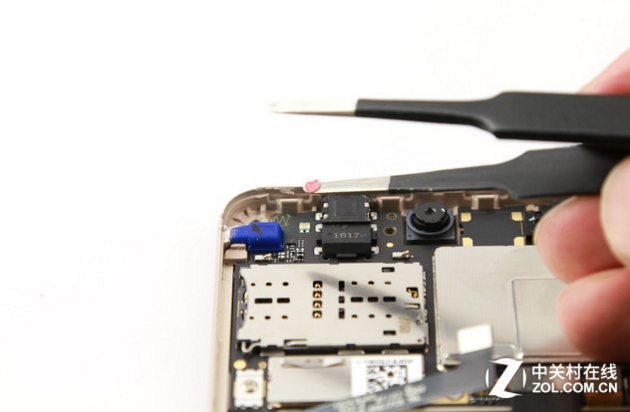

在主板左上角的白色小圆点需要留意,它的背面有红色墨水,当有水将它浸湿,表面的白色便会被染红,用来检测机器是否进水,如果被染红,那么你就很难享受到保修了



接下来分离该机的主摄像头,首先依然要把摄像头连接器的盖板卸去,随后取出后置摄像头,可以明显感觉到由于摄像头加入了光学防抖组件,体积明显更大一些,不过厚度并没明显变化

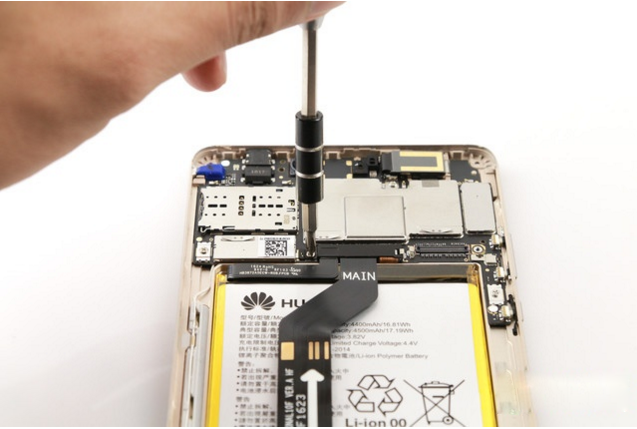

接下来,卸去主板上的固定螺丝


取出主板,并断开背部的同轴线


仔细来看一下主板元件对应的背壳区域,可以看出耳机接口的区域也有泡棉密封


卸去主板的前置摄像头并与后置摄像头做出对比


主板前后对比,可以看出按键也是集成在主板上的,如果按键坏了,维修将是一件十分困难的事情。主板是反面的屏蔽做的不错,,卸去屏蔽罩之后的主板是什么样呢?


将正反面的屏蔽罩卸去,可以看出在叠层封装的处理器上面覆盖有粉色的散热硅脂,贴片的紧密程度一般,不过毕竟是一款大屏手机,让主板空间更大一些可以带来更好的散热表现。


卸去主板之后,顶部空间已经空了出来,还剩下电池和底部的扬声器与PCB模块


由于电池模块四周并没有特别好下手拆解的地方,所以接下来先把底部的元件卸去吧。首先是卸去螺丝以及连接器上面的盖板,然后将排线分离


随后卸去扬声器模块以及底部PCB模块


还剩下一个粘在机身上的振动器模块,它通过触点与底部PCB连接


最后,还剩下电池,但令人头痛的是它采用的是强力双面胶连接,我尝试利用撬棒,卡片从底部铲进去让其脱胶


忙活了好大半天,电池却成了这个样子,回想起前阵子手机因为电池爆炸的画面,不禁冒出一身冷汗,如果用力挤压电池便有可能造成电池短路起火,所以最后只好作罢。可以看出,今天的拆解,电池部分是最痛苦的过程。
